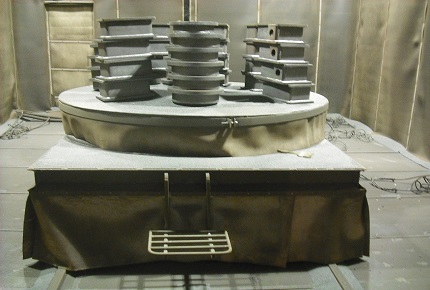

風力回收噴砂房采用氣力輸送原理、蜂窩式吸砂地板技術，實現噴砂作業及砂料循環回收作業，并配備濾筒除塵器，將噴砂作業粉塵吸入除塵管道，使尾氣達到國家環保排放標準；該設備無需蛟龍、皮帶機、斗提機等機械運輸機械，故障率比機械回收噴砂房低；基建淺（800-1500mm），也可不挖地坑直接安裝在地面上，降低成本并減少工期，主要適用于35米以下噴砂房。
九通風力回收噴砂房具有噴砂效果好、環保高效、操作便捷、性能穩定、持久耐用、省時省力省成本等優勢，具有成熟的項目設計、安裝、培訓、售后！
免費熱線：400-901-8969 微信手機號：17316910092
浙江九通智能裝備有限公司宣傳冊.pptx
1. 風力 噴砂房設備 優勢
基建成本低：蜂窩地板回砂結構，無需深挖地炕（800-1500mm），也可直接安裝在地面上，降低土建成本及施工周期
性能穩定：回砂管道采用矩形管道、無傳統運輸機械，無堵塞故障率低，免維修。進口電氣元件，安全可靠，壽命長
便捷高效：砂塵分離采用三級分離，并分Ⅰ型和Ⅱ型，結合矩形氣力管道自動循環回砂，回收率高達99％
環境干凈：采用上進風下回風抑塵循環方式，粉塵壓制在0.5m以下，能見度高、粉塵量低，極大改善工人工作環境
除塵效率高：采用濾筒式高效除塵機組，除塵效率可達99.99%以上，保證符合國家環保標準
美觀耐用：噴砂房采用75mm厚彩鋼夾心板，美觀、簡潔、堅固，保溫效果好
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

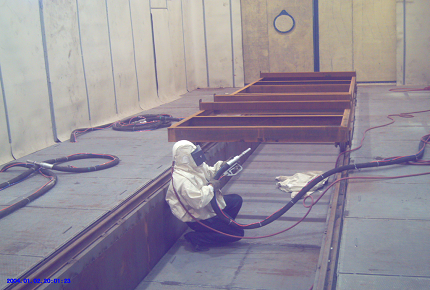

風力回收噴砂房適用于大型結構件、工程機械、專用車、礦山機械、石油石化、船舶修造、航空航天等行業表面去氧化皮、除銹、強化，提高涂料的附著力等，主要適用于35米以下噴砂房，如需35米以上噴砂房，請點擊 刮板真空回收噴砂房 、 機械回收噴砂房 。九通擁有眾多各類型噴砂房實施經驗：中車、寧夏遠高重鋼、龍興鋼構、蕪湖力鈞軌道裝備、哈電、中油管道、方圓集團等，確保項目設計、制造周期可控制在2個月內。
 |  |  |
 |  |  |
| 噴砂系統工作原理 | 砂料回收系統工作原理 |

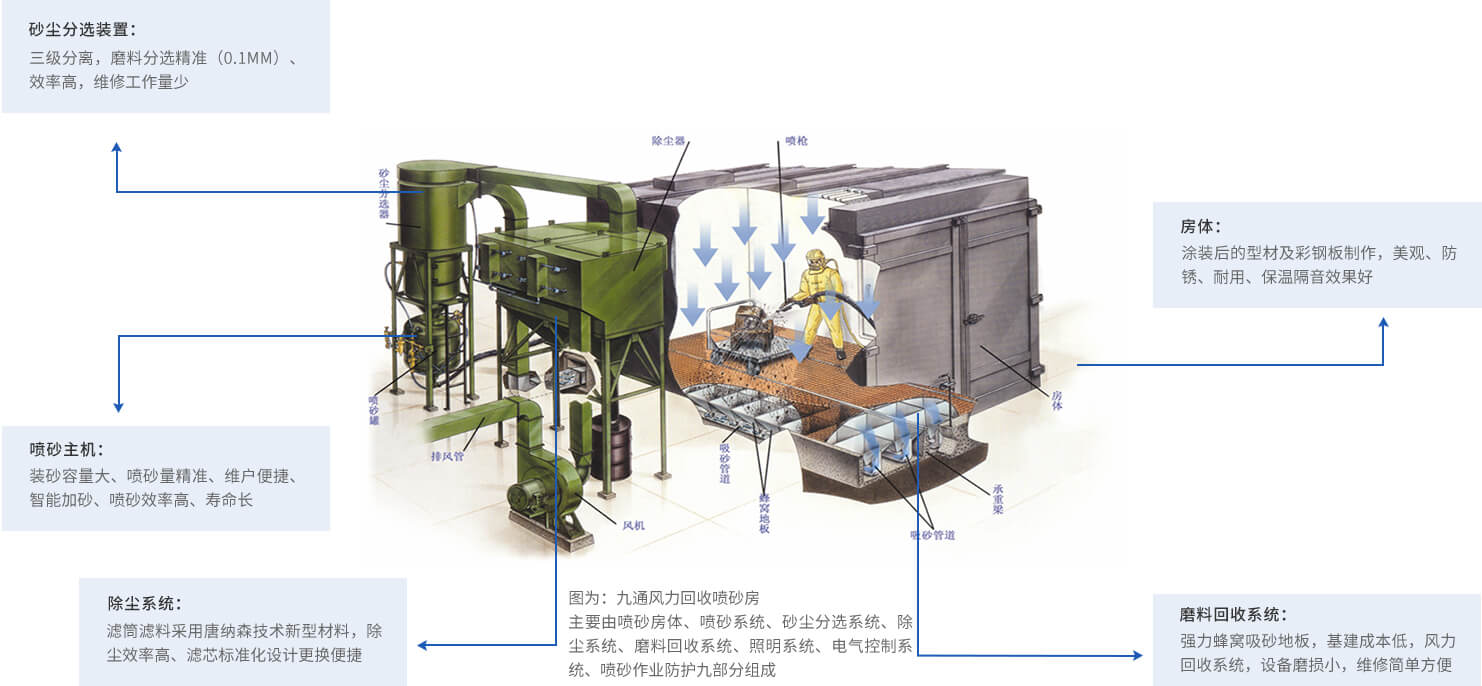

砂料儲存在噴砂主機的噴砂罐內，當進行噴砂作業時，噴砂罐上的組合閥動作，將噴砂罐上的封砂托頂起、噴砂罐充壓；同時，噴砂罐下面的砂閥打開、助推閥打開；由于噴砂罐充壓，強行將砂料從砂閥的進砂口壓出到出砂口，通過助推氣流，將砂閥出砂口的砂料加速；加速后的砂料氣流混合流通過噴砂管至高速噴砂槍并在高速噴砂槍內，進一步將砂料加速（助推氣流加速至超音速）；被加速的砂料以很高的速度噴射到被處理工件的表面，實現噴砂作業的表面清理及強化目的。 | 風力回收噴砂房室外的氣流經噴砂室兩側的百葉窗進入噴砂室內，之后通過噴砂室頂部的勻流板進入噴砂內的噴砂工作室，在噴砂室的橫斷面形成自上而下的氣流，把噴砂室內的砂料、粉塵、清理物等通過蜂窩式吸砂地板進入磨料分離系統中，通過磨料分離器、將磨料及粉塵污物分開，有用的砂料進入噴砂罐內繼續循環使用，粉塵及污物則隨氣流進入除塵系統內，經過除塵系統的過濾、干凈空氣排入大氣，粉塵及污物則儲存在粉塵筒中等待定期清理。 |
噴到工件表面的磨料與工件的焊渣、氧化皮、粉塵等會落到隔柵上過濾，然后大部分的好砂與粉塵落到蜂窩式吸砂地板上，參與下一個噴砂的循環；隔柵上過濾下來的大雜物需定期清理，砂塵分離器中分選出來的焊渣、氧化皮、粉塵等無用雜物則自動進入除塵系統進行過濾.同時為保證噴砂工人在噴砂作業中能夠有足夠清晰的工作視線,本套風力回收噴砂房系統配置了高效的濾筒除塵器,采用科學的吸塵方式,將在噴砂作業時產生的粉塵迅速的吸入抽塵管道,并通過高效除塵器進行過濾,排放的尾氣符合國家環保要求。

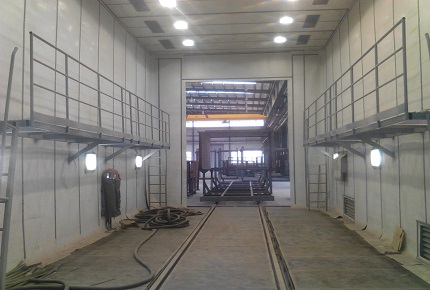

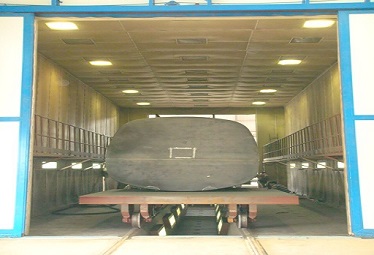

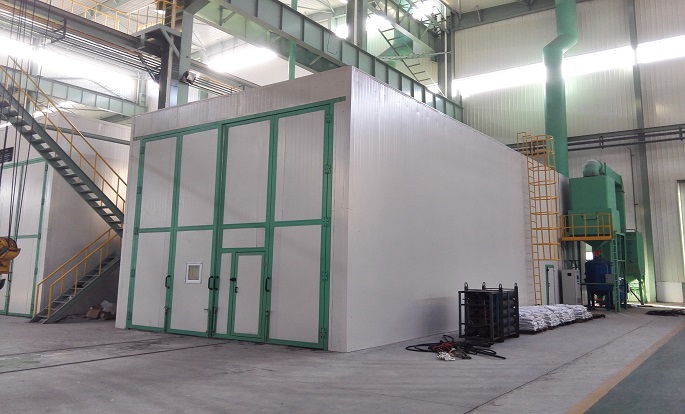

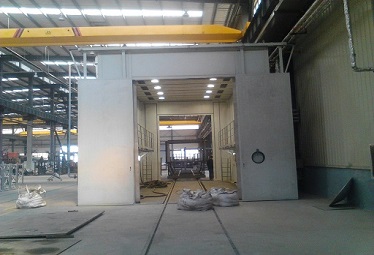

九通風力回收噴砂房雙層骨架采用優質型鋼，并經噴砂、防銹、底漆涂裝處理，外面采用75mm厚彩鋼夾心板，外形美觀、結實可靠、防腐耐用、保溫隔熱、消音效果好（500HZ以下）；房?jī)?nèi)四周全部安裝耐磨橡膠板或≥2mm錳鋼板防護，有效保護房體；可根據客戶要求及工件尺寸來設計房體大小，滿足多工藝需求！在噴砂房?jī)?nèi)可設置固定噴砂平臺，方便作業；噴砂房物流門可定制化，如電動對開門、手動對開門、柔性門等，客戶可自行選擇；如有小工件噴砂，建議使用柔性門，小工件柔性門關閉，大工件打開，可節省耗能，也改善作業環境。 |  |

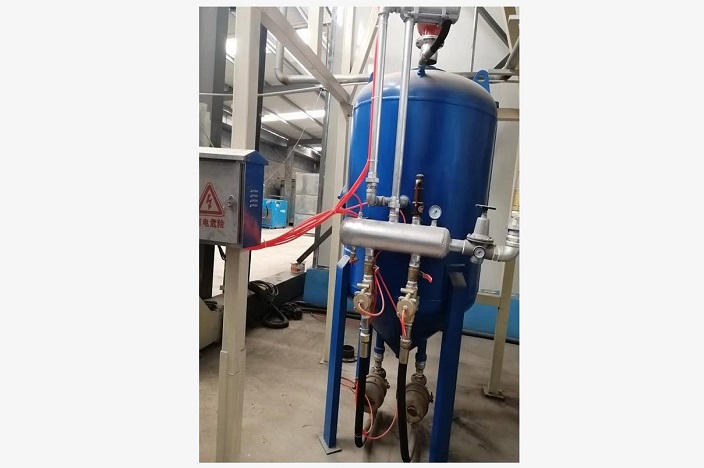

 | 由噴砂主機、砂閥、截止閥、回轉加料閥、高速噴槍等組成；噴砂主機采用九通JT-11-900Y型高效大容量噴砂機，采用保壓式工作原理，可同時帶二個砂料控制閥二把高速噴槍進行噴砂作業，裝砂容量大，一罐可裝鋼砂約5噸；噴砂罐體按照ASME標準設計制造，可直接進行壓力容器申報，滿足國家相關標準要求。 |
 |  |  |  |  |
| 砂閥 | 回轉加料閥 | 截止閥 | 高速噴砂槍 | 機器人 |

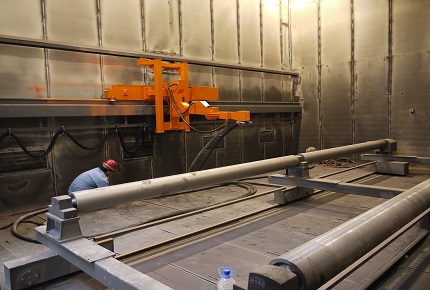

控制砂料開啟及關閉、無極調整噴砂量，安裝在噴砂主機底部，九通采用進口CLEMCO氣動控制噴砂閥，氣夾式控制方式，具有精確性高、出砂量大、出砂均勻、調整方便、安全可靠、使用壽命長（3000小時以上）等優勢，客戶也可選湯姆遜或國產砂閥 | 控制砂料的開啟及關閉、調整噴砂流量，安裝在噴砂主機頂部，夾套式結構，驅動部分為一膜片氣缸，性能穩定可靠、幾乎無需維護、出砂量大、控制靈敏，且噴砂罐上安裝料位傳感器，有利于人員辨別噴砂罐加砂量，當砂料達到設定值，回轉加料閥自動關閉，簡單高效。 | 回轉加料閥在更換或維修時可將截止閥關閉，這樣在更換、維修回轉加料閥時就不需要將砂料全部放出，省時省力；該閥九通最新開發，終身免維護、維修 | 自主研發設計的高速噴砂槍，文氏形噴管，其材質均采用碳化硼制造，使用壽命長，可使用壽命800-1000小時；文氏管噴槍與普通噴槍比，噴砂速度快，工作效率可提高50%，工作效率可達到35m2/h，且反沖力小，高效省力。 | 客戶可選噴砂機器人完成噴砂作業，具有節能環保、高效率、高質量、智能化、自動化、安全性高、適用范圍廣等優勢，采用噴砂機器人進行作業是大勢所趨。噴砂機器人包括龍門式、側壁式、內壁式三大類，按機械軸數可分為四軸至十三軸噴砂機器人，客戶可根據工件的不同處理工藝要求進行定制化選購。 |
風力回收噴砂房采用我公司生產的第六代無磨損高效砂塵分選器，經多年實踐經驗優化設計而成，整套分離器可達到無磨損；砂塵分離器采用三級分離，并分Ⅰ型和Ⅱ型。

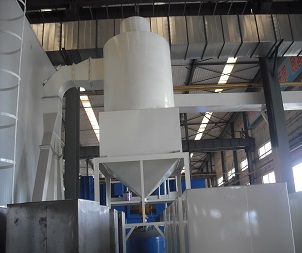

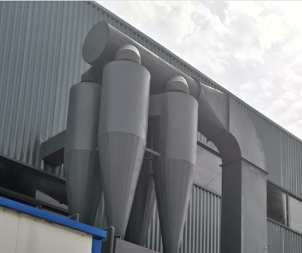

 | Ⅰ型Ⅰ型采用慣性分離、氣流清洗、篩網式分離，有效地將回收系統中的大于0.1mm的異物、磨料、粉塵分離，分離后的完整砂料回到噴砂機主機繼續循環使用，粉塵及碎砂則被送到除塵器中經過濾后儲存在除塵器中等待定期清理，砂塵分選器設有維修梯，便于檢修和維護。 |  | Ⅱ型Ⅱ型采用旋風分離、氣流清洗、篩網式分離，有效地將回收系統中的大于0.01-0.05mm的異物、磨料、粉塵分離，分離后的完整砂料回到噴砂機主機繼續循環使用，粉塵及碎砂則被送到除塵器中經過濾后儲存在除塵器中等待定期清理，砂塵分選器設有維修梯，便于檢修和維護。 |

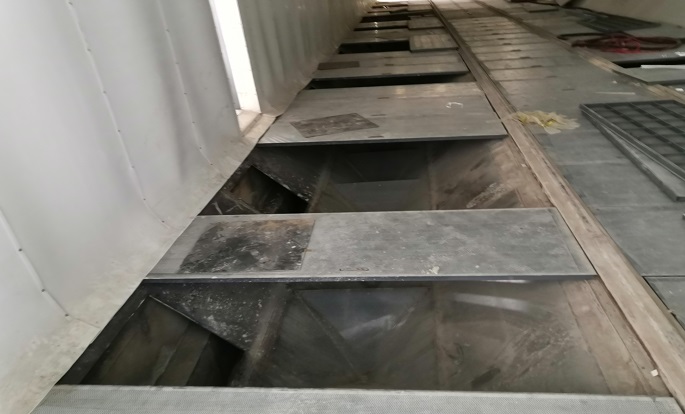

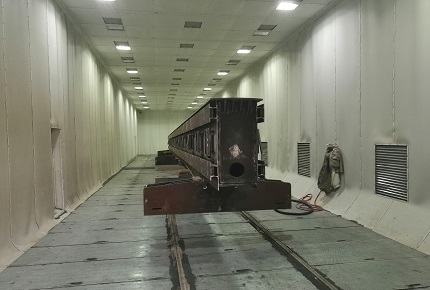

 | 風力回收噴砂房磨料回收系統采用強力蜂窩吸砂地板，基建成本低，承載量大，若安裝軌道工件可直接滑向噴砂位置，省時省力；風力回收系統，磨料回收過程不會磨碎、破裂，完好度高，且設備磨損小，維修簡單方便；可實現不同種類磨料在同一房體對不同類別的工件進行噴砂作業。 |

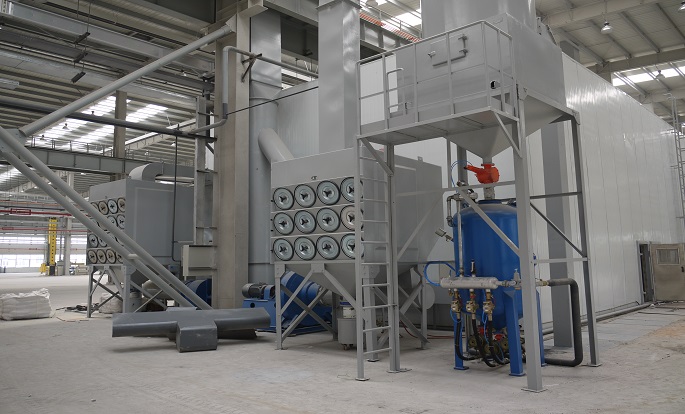

由除塵器、煙囪及吸排塵管路、脈沖閥、脈沖儀、除塵風機組成；除塵器九通一般建議濾筒除塵，客戶也可選擇濾袋式除塵器；九通濾筒濾料采用唐納森技術生產的新型材料，過濾精度：5um-10um，過濾阻力：≦46Pa，過濾效率：≧99.99%；濾筒做成折疊的圓筒形，1個標準濾筒過濾面積為15㎡，而同樣體型的布袋式除塵器的過濾面積僅有1㎡，大大減小了除塵器的體積；采用脈沖閥反吹清灰方式，當高速氣流通過文氏管誘導器誘導了數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋內瞬時正壓，實現清灰的目的；濾筒按統一標準制造，采用高速連接，使濾筒拆裝十分方便；排風煙囪采用1.5mm以上鋼板制作，結構上在保證排風速率的情況下為利于抗風設計成微錐形，提高設備的使用壽命！排風煙囪高度不低于15米，實際情況根據甲方車間高度及現場情況進行調整，保證符合國家環保標準。 |  |

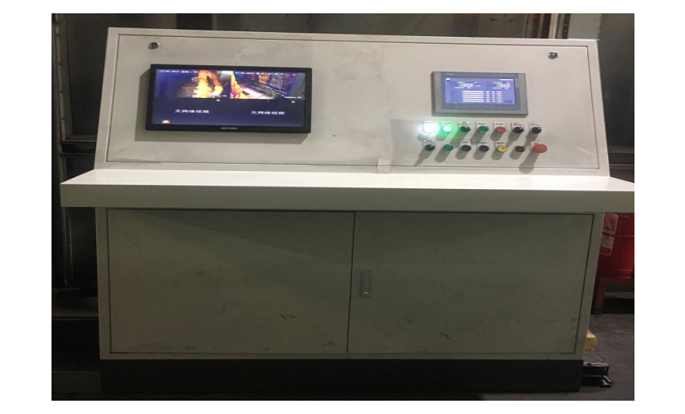

 | 電氣系統主要由PLC及模塊、接觸器、熱繼電器、料位儀、傳感器等組成，九通采用德國西門子公司生產的S7-200型可編程控制器進行集中控制，處理速度快、性能穩定可靠、通訊聯網更方便，電控系統所有開關、動力系統、電機、按鈕、信號燈、主開關由控制柜控制檢測，并實現自動控制（即聯鎖功能）；控制柜上安裝有二臺散熱風扇，主電路部分安裝有過載保護和漏電保護，當電路短路或有漏電現象時可及時截?cái)嚯娫础?/span> |
 |  |  |  |
| 格柵模塊化更換便捷 | 照明燈防爆耐用舒適 | 噴砂服健康高效作業 | 橡膠板延長房體壽命 |
| 序號 | 項目 | 單位 | 規格參數 |
|---|---|---|---|
| 1 | 設備類型 | 風力回收噴砂房 | |
| 2 | 設備尺寸 | mm | 10000*60000*5000 |
| 3 | 大門尺寸 | mm | 5000*4500 |
| 4 | 噴砂罐型號 | ACR-4 直徑900mm | |
| 5 | 單槍清理速度 | m2/h | 15-35 |
| 6 | 槍嘴直徑 | mm | Φ9-Φ12 |
| 7 | 清理等級 | （GB8923-88） | Sa2.5-3 |
| 8 | 表面粗糙度 | um | 15-50 |
| 9 | 處理風量 | m3/h | 2600 |
| 10 | 噴砂服空氣壓力 | MPa | 0.4-0.6 |
| 11 | 噴砂服工作溫度 | ℃ | 10-30 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制 ，可加微信咨詢：
掃一掃立即溝 通銷售
1.自合同生效之日起20個工作日內，供方提供設備的基礎工藝圖、系統圖及平面布置圖；
2. 制作時間60工作日；
3. 安裝調試時間60工作日；
1.我公司生產的全部產品質保期為1年。
2.在質保期內如因設備的質量問題造成損壞，乙方免費維修。
3.在質保期內如因甲方原因造成的損壞，乙方有義務及時維護，只收取適當?shù)某杀举M(fèi)用。
4.質保期滿后,設備的維修由供方提供,供方只收取更換零部件的零部件成本費，不再收取其他費用。
5.供方有較強的后勤保障能力，存有一定的備件、易損件，能及時提供給用戶。
1. 在工作時設備出現問題，我方4小時內進行電話或傳真指導維修；
2.如果電話或傳真不能解決問題，我司維修人員在24小時之內趕到現場；
3.設備交貨后我方每半年回訪一次用戶，了解設備的使用情況。
1. 設備基礎、軌道等預埋件由甲方負責；
2. 甲方負責設備卸貨及現場安裝過程中所需的吊裝設備及費用。
3．甲方將設備安裝過程所需的電源及氣源接到設備的安裝現場，免費提供給乙方使用。
4．甲方負責將設備所需的合格的電源和氣源接至地基圖所要求的地點。
5．為了保質保量完成設備的安裝，甲方應派專人監督協調設備安裝的全過程。
6．設備本身不具備防雨、防凍功能，如設備安裝于室外，用戶需在設備上搭建設備輔房。
